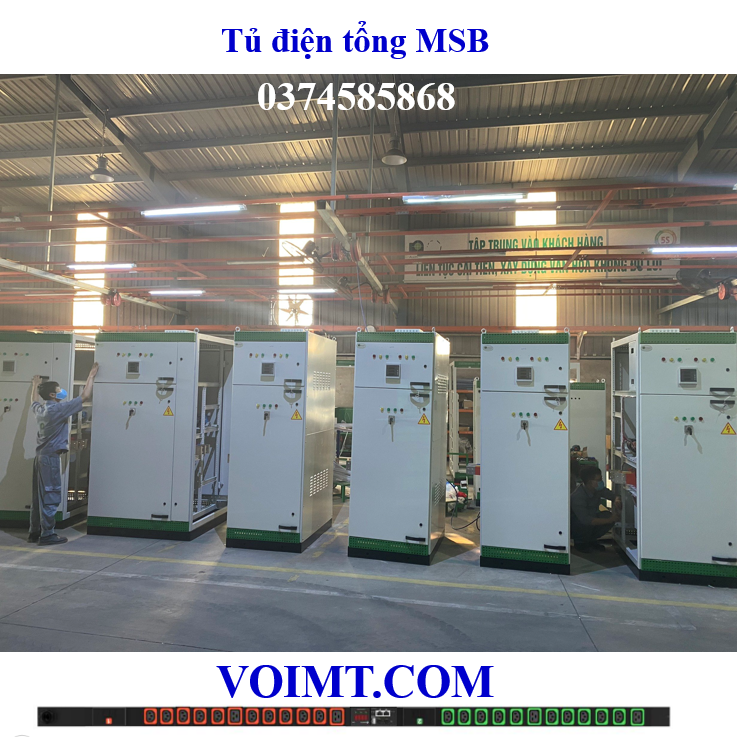

Tủ điện tổng MSB

Tủ điện tổng hay còn gọi là Tủ phân phối tổng (Main Distribution Board – MDB) hoặc Tủ điện chính (Main Switchboard – MSB), là trái tim của hệ thống điện trong bất kỳ tòa nhà, nhà máy, hoặc cơ sở hạ tầng nào. Nó là nơi tập trung mọi nguồn cấp điện từ lưới điện quốc gia hoặc máy phát điện, và từ đó phân phối điện đến các tủ điện nhánh,

Mô tả chi tiết tủ điện tổng MSB

Các ứng dụng chính của tủ điện tổng MSB

Tủ MSB được sử dụng rộng rãi trong cả hệ thống công nghiệp và dân dụng – thương mại, đặc biệt ở những nơi cần phân phối điện công suất lớn và ổn định:

Nhà máy, xưởng sản xuất công nghiệp

• • Phân phối điện cho các dây chuyền sản xuất, máy móc nặng.
  • Tích hợp điều khiển tự động, giám sát từ xa qua SCADA.
  • Đảm bảo nguồn điện ổn định, tránh gián đoạn sản xuất.

Trung tâm thương mại, cao ốc văn phòng, tòa nhà cao tầng

• • Cung cấp điện chính từ nguồn đến các tầng, các khu vực kinh doanh, thang máy, hệ thống HVAC, chiếu sáng…

Chung cư, khu dân cư, khu đô thị

• • Phân phối điện cho toàn bộ tòa nhà hoặc cụm chung cư.

Bệnh viện, trường học, cơ sở công cộng

• • Đảm bảo nguồn điện liên tục, thường kết hợp với hệ thống ATS (chuyển nguồn tự động) để ưu tiên nguồn dự phòng cho các thiết bị quan trọng.

Cảng biển, sân bay, hạ tầng kỹ thuật

• • Xử lý tải lớn và yêu cầu độ tin cậy cao.

Các công trình khác

• • Nhà máy xử lý nước, trạm điện, khu công nghiệp, trung tâm dữ liệu…

Tóm lại, bất kỳ công trình nào có nhu cầu điện hạ thế lớn và cần phân phối tập trung đều sử dụng tủ MSB. Nó nằm giữa trạm biến áp và hệ thống tủ phân phối phụ, giúp toàn bộ hệ thống điện hoạt động an toàn, hiệu quả và dễ dàng bảo trì.

Chức năng chính của Tủ điện tổng

– Phân phối điện: Là điểm khởi đầu để phân chia nguồn điện lớn từ nguồn cung cấp (như trạm biến áp, máy phát điện) thành các nhánh nhỏ hơn, dẫn đến các tủ điện phụ tải (Sub-Distribution Board – SDB) hoặc trực tiếp đến các thiết bị tiêu thụ lớn.

Bảo vệ hệ thống điện:

• • Bảo vệ quá tải: Ngăn chặn dòng điện vượt quá giới hạn an toàn, bảo vệ dây dẫn và thiết bị khỏi bị hư hại do nhiệt.
  • Bảo vệ ngắn mạch: Ngắt mạch nhanh chóng khi có sự cố ngắn mạch, ngăn ngừa cháy nổ và hư hỏng nghiêm trọng cho toàn bộ hệ thống.
  • Bảo vệ chống rò điện/giật điện (RCD/ELCB): Phát hiện dòng điện rò rỉ xuống đất và ngắt mạch, bảo vệ an toàn cho người sử dụng và thiết bị.

Điều khiển và giám sát:

• • Cung cấp các công tắc, cầu dao, aptomat để bật/tắt nguồn điện cho toàn bộ hoặc từng phần của hệ thống.
  • Tích hợp các đồng hồ đo điện áp (V), dòng điện (A), công suất (kW, kVA), hệ số công suất (PF), tần số (Hz), và tổng điện năng tiêu thụ (kWh) để giám sát tình trạng hoạt động của hệ thống điện.
  • Một số tủ hiện đại còn có thể tích hợp các thiết bị giám sát từ xa, cho phép theo dõi và điều khiển qua mạng.

Cách ly an toàn: Khi cần bảo trì, sửa chữa, tủ điện tổng cho phép cách ly hoàn toàn phần điện cần thao tác khỏi nguồn điện chính, đảm bảo an toàn cho nhân viên kỹ thuật.

Các thành phần chính của Tủ điện tổng

Một tủ điện tổng cơ bản thường bao gồm các thành phần sau:

– Vỏ tủ: Làm bằng kim loại (tôn, thép không gỉ) được sơn tĩnh điện, có độ bền cao, chống gỉ sét và bảo vệ các thiết bị bên trong khỏi tác động của môi trường. Kích thước và hình dạng phụ thuộc vào công suất, số lượng thiết bị và không gian lắp đặt.

– Thiết bị đóng cắt và bảo vệ:

• • Aptomat tổng (Main Circuit Breaker – MCCB/ACB): Thiết bị đóng cắt và bảo vệ chính cho toàn bộ hệ thống. Aptomat khối (MCCB) hoặc máy cắt không khí (ACB) được sử dụng tùy theo dòng định mức và khả năng cắt ngắn mạch.
  • Aptomat nhánh (Branch Circuit Breakers – MCCB/MCB): Các aptomat nhỏ hơn để bảo vệ và phân phối điện đến từng phụ tải hoặc tủ nhánh.
  • Rơle bảo vệ (Protective Relays): Phát hiện các sự cố như quá dòng, chạm đất, mất pha… và gửi tín hiệu để aptomat ngắt mạch.
  • Thiết bị chống sét lan truyền (Surge Protective Devices – SPD): Bảo vệ hệ thống khỏi các xung điện áp cao đột ngột (do sét đánh hoặc chuyển mạch lớn).

– Hệ thống thanh cái (Busbar System): Các thanh dẫn điện bằng đồng hoặc nhôm, có khả năng chịu dòng cao, dùng để phân phối nguồn điện từ aptomat tổng đến các aptomat nhánh. Thanh cái được bọc cách điện an toàn.

– Thiết bị đo lường và hiển thị:

• • Đồng hồ đo điện (Multimeter/Ampere Meter/Volt Meter): Hiển thị các thông số điện áp, dòng điện, tần số, công suất.
  • Biến dòng (Current Transformers – CT): Dùng để đo dòng điện lớn và đưa tín hiệu về đồng hồ đo.
  • Đèn báo pha: Cho biết trạng thái có điện của từng pha (đỏ, vàng, xanh).

– Cáp điện và đấu nối: Các loại cáp có tiết diện phù hợp với dòng điện định mức, được đấu nối chắc chắn và gọn gàng bên trong tủ.

– Hệ thống tiếp địa: Đảm bảo an toàn bằng cách nối vỏ tủ và các bộ phận kim loại khác xuống đất.

Phân loại Tủ điện tổng

Tủ điện tổng có thể được phân loại theo nhiều tiêu chí:

• Theo vị trí lắp đặt:
  • Trong nhà (Indoor): Đặt trong phòng kỹ thuật điện, phòng máy.
  • Ngoài trời (Outdoor): Đặt ở không gian ngoài trời, có vỏ tủ được thiết kế đặc biệt chống nước, bụi, và tác động của thời tiết (đạt tiêu chuẩn IP cao hơn).
• Theo công suất: Từ vài chục Ampe (cho các tòa nhà nhỏ) đến vài ngàn Ampe (cho các nhà máy, khu công nghiệp lớn).
• Theo cấu trúc:
  • Dạng tủ đứng: Phổ biến nhất.
  • Dạng tủ treo tường: Cho các công suất nhỏ hơn.
• Theo tiêu chuẩn: Tuân thủ các tiêu chuẩn quốc tế như IEC (International Electrotechnical Commission) hoặc NEMA (National Electrical Manufacturers Association).

Quy trình lắp đặt và vận hành

Lắp đặt tủ điện tổng là một công việc phức tạp, đòi hỏi chuyên môn cao và tuân thủ nghiêm ngặt các quy định an toàn điện:

1. Thiết kế: Dựa trên nhu cầu phụ tải, sơ đồ nguyên lý điện, tiêu chuẩn và quy định an toàn.
2. Chế tạo: Sản xuất vỏ tủ và lắp đặt các thiết bị theo thiết kế.
3. Lắp đặt tại công trình: Đặt tủ đúng vị trí, đấu nối cáp nguồn vào và các cáp nhánh ra. Lắp đặt hệ thống tiếp địa.
4. Kiểm tra và thử nghiệm: Đo điện trở cách điện, kiểm tra tính liên tục của mạch, thử nghiệm các thiết bị bảo vệ.
5. Vận hành: Cấp điện và theo dõi hoạt động ban đầu.
6. Bảo trì định kỳ: Kiểm tra, vệ sinh, siết chặt các mối nối, đo đạc các thông số để đảm bảo tủ hoạt động ổn định và an toàn.

Tầm quan trọng của Tủ điện tổng

Tủ điện tổng đóng vai trò cực kỳ quan trọng trong mọi hệ thống điện vì:

• Đảm bảo an toàn: Là tuyến phòng thủ đầu tiên và quan trọng nhất để bảo vệ con người khỏi nguy cơ điện giật và tài sản khỏi cháy nổ do sự cố điện.
• Đảm bảo cung cấp điện liên tục: Giúp kiểm soát và quản lý nguồn điện hiệu quả, giảm thiểu thời gian ngừng hoạt động khi có sự cố.
• Nâng cao hiệu quả vận hành: Giúp giám sát lượng điện tiêu thụ, phát hiện sớm các vấn đề để xử lý kịp thời, tối ưu hóa việc sử dụng năng lượng.
• Kéo dài tuổi thọ thiết bị: Bảo vệ các thiết bị điện khỏi các điều kiện điện áp bất thường, dòng điện quá tải.
